# 基于模型预测控制的燃料电池混合动力系统能量管理策略分析与实现
## 一、引言
燃料电池混合动力系统（Fuel Cell Hybrid Electric Vehicle, FCHEV）因其高效率和低排放而成为新能源汽车的重要发展方向。能量管理策略（Energy Management Strategy, EMS）是FCHEV系统的核心，直接影响整车经济性与耐久性。本文基于MATLAB平台，分析一套**基于模型预测控制（Model Predictive Control, MPC）的燃料电池混合动力系统能量管理策略**，该策略综合考虑了燃料电池与锂电池的性能衰退，具备较强的工程适用性与创新性。
—
## 二、系统结构与代码框架
本代码包含多个模块，主要包括：
– **主控程序**：`mpc_begin.m`
– **动态规划核心**：`DP.m`
– **目标函数计算**：`StageObjFun2.m`
– **状态转移函数**：`Stage_TransFun1.m`
– **神经网络预测模块**：`bp.m`、`nettest_input.m`
– **功率计算模块**：`v_to_p.m`
– **误差评估模块**：`rmse.m`
各模块之间通过全局变量传递参数，结构清晰，便于修改与扩展。
—
## 三、核心算法解析
### 3.1 模型预测控制（MPC）框架
MPC框架在 `mpc_begin.m` 中实现，其基本流程如下：
1. **数据加载与初始化**：加载训练与测试速度数据，初始化燃料电池功率、锂电池SOC等状态变量。
2. **预测模型训练**：使用BP神经网络（`bp.m`）对历史速度数据进行训练，生成预测模型。
3. **滚动预测与优化**：在每个时间步，调用 `DP.m` 进行局部优化，求解最优燃料电池输出功率。
4. **状态更新与成本累计**：
根据优化结果更新SOC，并累计氢气消耗、性能衰退等成本。
### 3.2 动态规划（DP）求解器
`DP.m` 是能量管理的核心优化器，采用逆向递归动态规划方法：
– **状态变量**：锂电池SOC，离散化为 `soc_min:jgb:soc_max`。
– **控制变量**：燃料电池功率，离散化为 `fcmin:jpfc:fcmax`。
– **可达集计算**：根据功率约束与SOC变化范围，确定每一阶段的可达状态集合。
– **代价函数最小化**：结合 `StageObjFun2.m` 计算各阶段的运行成本，包括氢气成本、燃料电池高/低载损耗、功率变化损耗、锂电池寿命损耗等。
### 3.3 目标函数设计（创新点）
`StageObjFun2.m` 中定义了多目标成本函数，包括：
– **氢气消耗成本**：基于燃料电池功率拟合得到。
– **燃料电池性能衰退成本**：
– 高负载运行成本
– 低负载运行成本
– 功率变化惩罚
– **锂电池寿命损耗成本**：基于充放电倍率与SOH模型计算。
该设计将系统寿命纳入优化目标，显著提升了策略的工程实用性。
—
## 四、预测模块与工况适应性
### 4.1 神经网络预测
`bp.m` 实现了基于BP神经网络的速度预测，支持替换为LSTM等更先进的预测模型。输入为历史速度序列，输出为未来多个时间步的预测速度，进而通过 `v_to_p.m` 转换为功率需求。
### 4.2 工况适应性
– 用户可通过替换 `vxl` 和 `vcs` 数据文件来切换不同工况。
– `v_to_p.m` 中实现了从速度到功率的转换模型，可根据实际车辆参数调整阻力系数、传动效率等。
—
## 五、SOC平衡策略
程序中通过 `ksoc` 参数在DP目标函数中加入SOC平衡项，确保运行周期内SOC始终处于合理区间，并可实现始末SOC一致，避免电池过放或过充。
—
## 六、运行结果与可视化
程序运行后输出以下结果：

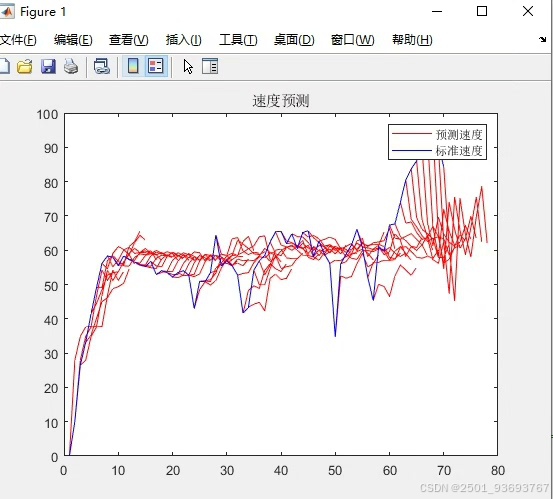

– 速度预测对比图

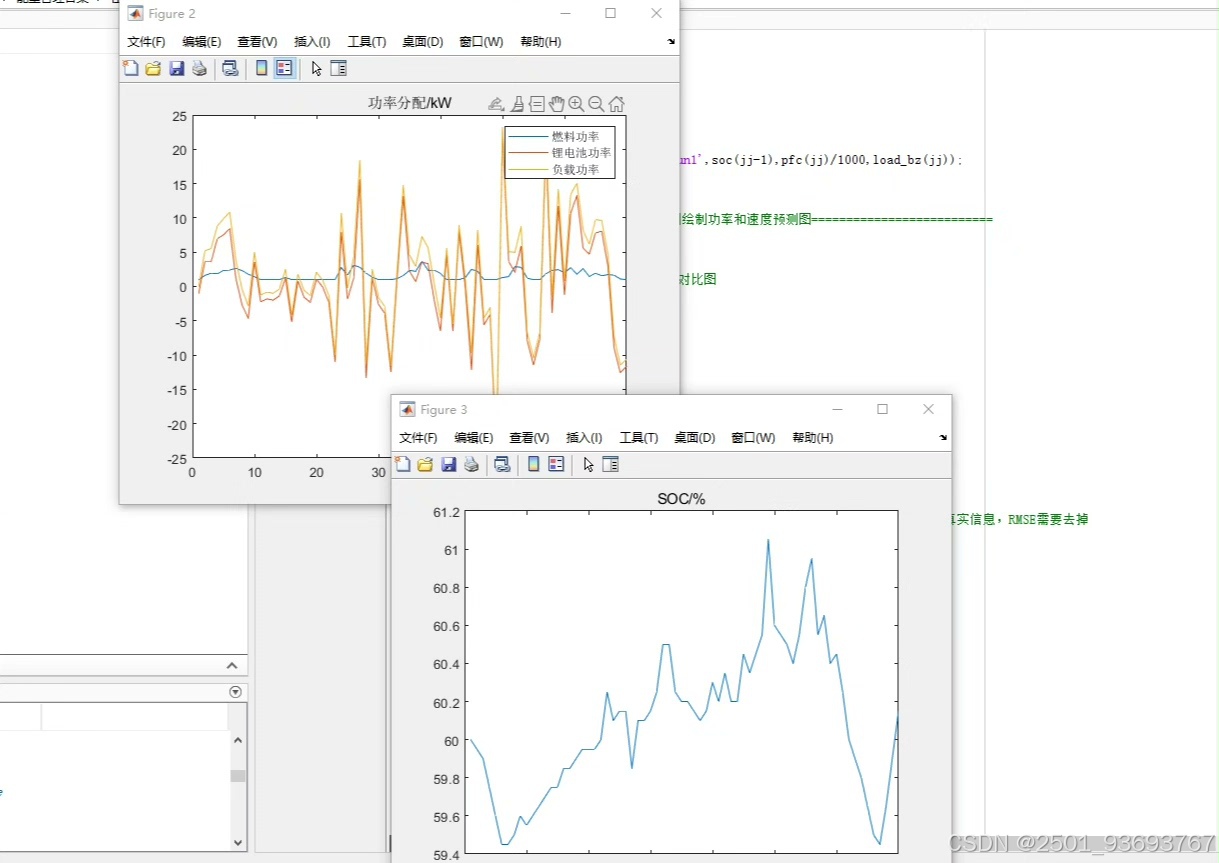

– 功率分配图（燃料电池、锂电池、总负载）
– SOC变化曲线
– 各项成本累计值（氢气、寿命、变化惩罚等）
最终输出总成本 `finial1`，用于评估不同策略的经济性。
—
## 七、创新点总结
1. **多目标优化**：将燃料电池与锂电池的性能衰退纳入目标函数。
2. **预测框架可替换**：支持BP、LSTM等多种预测方法。
3. **工况通用性强**：可适配任意标准或自定义工况。
4. **SOC自平衡**：确保电池工作在安全范围内。
—
## 八、使用建议
1. **参数调整**：根据实际系统参数调整 `Cb`、`R`、`fcmin`、`fcmax` 等。
2. **预测模型替换**：可替换 `bp.m` 为 `lstm.m` 或其他预测算法。
3. **成本权重调节**：通过 `money_h2`、`money_high` 等参数调节各项成本权重。
4. **离散精度调节**：调整 `jpfc`、`jgb` 以平衡计算效率与精度。
—
## 九、结论
本文所分析的MATLAB代码实现了一套完整、可扩展、具有创新性的燃料电池混合动力系统能量管理策略。其结合了模型预测控制与动态规划的优势，兼顾实时性与全局优化能力，适用于多种工况与系统配置，具备较高的学术与工程价值。
