# 行星齿轮内啮合副时变啮合刚度计算MATLAB程序套件详细介绍
## 一、程序概述
本程序套件基于**势能法**开发，专注于计算健康状态下行星齿轮内啮合副的**时变啮合刚度（TVMS）** ，核心针对“行星轮-内齿圈”啮合场景。程序严格遵循齿轮啮合力学原理，考虑了齿轮传动的关键几何与物理特性，同时适配行星轮系的运动特性，可用于齿轮动力学分析、振动噪声预测及故障诊断的基础刚度建模。
### 1.1 核心功能定位
– **计算对象**：行星齿轮系统中“行星轮（主动轮）-内齿圈（从动轮，固定）”的内啮合副。
– **核心输出**：随行星架旋转角度变化的啮合刚度曲线（含单齿刚度、综合啮合刚度）。
– **适用场景**：健康齿轮的动力学建模、有限元（如ANSYS）结果验证、齿轮系统设计阶段的刚度特性分析。
### 1.2 程序文件构成
程序套件包含3个核心MATLAB脚本，功能各有侧重，可单独运行或配合使用，具体分工如下表所示：
| 文件名 | 核心功能 | 关键输出 | 适用场景 |
|—————-|——————————————|——————————————|——————————————|
| `inner_planetary_gear.m` | 计算内啮合副的**综合时变啮合刚度**，区分单齿/双齿啮合区 | 行星轮旋转角度-综合刚度曲线（含赫兹接触刚度） | 整体啮合刚度特性分析、系统动力学建模输入 |
| `single_tooth.m` | 拆分输出**单齿对刚度**（前齿对i、后齿对j），含主动轮/从动轮单独刚度 | 行星轮旋转角度-单齿对刚度曲线（主动轮/从动轮分别输出） | 单齿刚度验证、啮合区刚度贡献分析 |
| `single_tooth_R1.m` | 优化单齿刚度计算逻辑，聚焦**单个齿的独立刚度**（剔除冗余啮合对） | 行星轮旋转角度-单齿刚度曲线（行星轮/内齿圈明确标注） | 单齿刚度精准验证、有限元对比实验 |
## 二、关键理论基础与假设
### 2.1 核心计算方法：势能法
程序以**势能守恒原理**为核心，将齿轮啮合过程中的弹性变形能分解为4个部分，通过“总势能=各部分势能之和”推导刚度（刚度为势能对变形的二阶导数），具体分解如下：
– **弯曲变形能**：轮齿受载时产生的弯曲形变对应的能量，需考虑齿根过渡曲线与渐开线的连续几何特性。
– **剪切变形能**：轮齿剪切形变对应的能量，采用1.2修正系数（符合齿轮力学经典假设）。
– **压缩变形能**：轮齿接触区域压缩形变对应的能量，基于横截面面积与弹性模量计算。
– **赫兹接触变形能**：两齿面接触点的局部变形能量，采用赫兹接触理论公式计算接触刚度。
### 2.2 关键假设与边界条件
程序通过合理假设简化计算复杂度，同时保证工程精度，核心假设如下：
1. **内齿轮基体刚性**：不考虑内齿圈基体的弹性变形（因内齿轮基体刚度成熟计算公式缺失，且工程中内齿圈通常固定且刚度远大于轮齿）。
2. **运动约束**：内齿圈固定不动，行星架带动行星轮绕内齿圈旋转（符合行星轮系典型运动模式）。
3. **啮合相位差**：通过等分行星轮旋转角度、区分啮合周期内的齿对接触顺序，间接体现各啮合副的相位差异。
4. **健康齿假设**：不考虑轮齿裂纹、磨损、点蚀等故障，仅计算健康轮齿的啮合刚度。
## 三、程序核心特性与优势
### 3.1 精准的几何建模
1. **精确渐开线齿形**：通过渐开线方程（基圆、压力角、展角关联）计算齿面坐标，同时考虑**齿根过渡曲线**（基于齿条刀具加工原理，计算刀顶圆角对应的过渡曲线坐标），避免传统“简化齿形”带来的刚度计算误差。
2. **齿轮变位适配**：支持变位齿轮计算，通过输入变位系数（`xp`为行星轮变位系数，`xg`为内齿圈变位系数，由程序自动推导），适配非标准齿轮（如为避免根切、提高承载能力设计的变位齿轮）的刚度计算。
### 3.2 全面的物理特性考虑
程序在参数设置中涵盖齿轮传动的关键物理与几何参数，确保计算的工程实用性，核心参数如下表所示：
| 参数类别 | 参数符号 | 物理意义 | 示例值（程序默认） |
|—————-|———-|——————————————|————————–|
| 齿轮几何参数 | `Zs/Zp/Zr` | 太阳轮/行星轮/内齿圈齿数 | 21/33/87 |
| | `mn` | 法向模数 | 2.5mm（程序中单位为m） |
| | `alfa0` | 标准齿形角 | 20°（程序中转换为弧度） |
| | `hax/cx` | 齿顶高系数/顶隙系数 | 1.0/0.25 |
| 材料参数 | `E` | 弹性模量 | 2.068×10¹¹Pa（钢） |
| | `v` | 泊松比 | 0.3（钢） |
| | `G` | 剪切模量 | 由`E`和`v`自动推导（G=E/[2(1+v)]） |
| 运动参数 | `ns` | 太阳轮转速 | 1500r/min |
| | `Np` | 行星轮个数 | 4个 |
### 3.3 啮合过程精细化模拟
1. **啮合区划分**：自动区分“双齿啮合区”与“单齿啮合区”：
– 双齿啮合区：前齿对（即将退出啮合，标记为`i`）与后齿对（刚进入啮合，标记为`j`）同时接触，刚度为两齿对刚度叠加。
– 单齿啮合区：仅后齿对（`j`）接触，刚度为单齿对刚度。
2. **相位差体现**：通过`n_div=360*zp`（每转等分刻度数）将行星轮旋转一周划分为等角度步长，每个步长对应不同齿对的接触状态，间接体现多行星轮啮合时的相位差异。
## 四、程序结构与关键模块解析
### 4.1 通用程序框架（以`inner_planetary_gear.m`为例）
所有程序均遵循“参数初始化→几何/运动参数计算→刚度积分求解→结果绘图”的逻辑框架，核心模块分工明确，便于修改与扩展：
1. **模块1：参数初始化（齿轮基本参数）**
定义齿轮几何参数（齿数、模数、齿形角）、材料参数（弹性模量、泊松比）、运动参数（转速、行星轮个数），代码片段如下：
“`matlab
% 齿轮基本参数
hax=1.0; cx=0.25; % 齿顶高系数、顶隙系数
Zs=21; Zp=33; Zr=87; % 太阳轮/行星轮/内齿圈齿数
mn=2.5/1000; L=30/1000; % 模数（m）、齿宽（m）
alfa0=deg2rad(20); % 标准齿形角（rad）
E=2.068e11; v=0.3; G=E/(1+v)/2; % 弹性模量、泊松比、剪切模量
“`
2. **模块2：几何与运动参数计算**
基于齿轮啮合原理，自动推导分度圆半径、基圆半径、实际啮合角、变位系数、齿顶/根圆半径等关键参数，示例如下：
“`matlab
rp=mn*zp/2; rg=mn*zg/2; % 行星轮/内齿圈分度圆半径
alfa=acos(d0*cos(alfa0)/d); % 实际啮合角（考虑中心距变动）
rbp=rp*cos(alfa0); rbg=rg*cos(alfa0); % 基圆半径
rap=rp+(hax+xp+delty)*mn; rag=rg-(hax-xg+delty)*mn; % 齿顶圆半径
“`
3. **模块3：啮合起始/终止位置计算**
确定啮合起始点（`P1`）与分离点（`P2`）的坐标与角度参数，明确啮合长度与重合度（`CR`），代码逻辑如下：
“`matlab
PP1=rbg*(tan(alfa)-tan(alfaa_g)); % 节点P到起始点P1的距离
PP2=rbp*(tan(alfaa_p)-tan(alfa)); % 节点P到分离点P2的距离
P1P2=PP1+PP2; CR=P1P2/Pb; % 实际啮合长度、重合度
“`
4. **模块4：刚度积分求解（核心模块）**
通过**梯形数值积分法（`trapz`函数）** 计算轮齿的弯曲、剪切、压缩刚度（均为刚度的倒数积分，再求总刚度），同时叠加赫兹接触刚度，示例如下：
“`matlab
% 弯曲刚度积分（渐开线部分）
kbj2_p=trapz(tau,fkbj2_p); % 渐开线部分弯曲刚度倒数积分
kbj1_p=trapz(gamma,fkbj1_p); % 过渡曲线部分弯曲刚度倒数积分
kbjp=kbj1_p+kbj2_p; % 总弯曲刚度（倒数）
% 综合刚度计算（串联刚度叠加）
kt(m)=1./(1/kh+kbjp+ksjp+kajp+kbjg+ksjg+kajg); % 单齿啮合区总刚度
“`
5. **模块5：结果可视化**
绘制“行星轮旋转角度-刚度”曲线，标注坐标轴、图例，支持导出高清图（符合学术绘图规范），代码如下：
“`matlab
theta1=thetap/pi*180; % 角度转换（rad→°）
plot(theta1,kt*10^(-8),’LineWidth’,1.5); grid off;
xlabel(‘Rotation angle of planet gear \theta_P(°)’,’FontName’,’Times New Roman’);
ylabel(‘TVMS k_t (\times10^8 N/m)’,’FontName’,’Times New Roman’);
“`
### 4.2 `single_tooth_R1.m`的优化点
作为修改后的单齿刚度计算程序，`single_tooth_R1.m`在通用框架基础上做了以下优化，更适配单齿刚度验证场景：
1. **简化啮合对逻辑**：剔除“前齿对（i）”冗余计算，仅聚焦单个啮合对（j）的单齿刚度，避免多齿对干扰。
2. **明确刚度输出标注**：图例直接区分“行星轮单齿刚度（planet gear）”与“内齿圈单齿刚度（ring gear）”，且关闭图例边框（`set(h, ‘Box’, ‘off’)`），提升图面简洁度。
3. **调整啮合周期范围**：基于重合度（`CR`）确定啮合周期（`thetap=[0:2*pi/zp/1000:2*pi/zp*CR]`），确保覆盖完整啮合过程，无多余角度数据。
## 五、程序使用说明
### 5.1 环境要求
– **MATLAB版本**：兼容R2016b及以上版本（需支持`deg2rad`、`trapz`等基础函数）。
– **运行依赖**：无额外工具箱依赖，仅需MATLAB基础环境。
### 5.2 参数修改指南
用户可根据实际齿轮系统参数，在程序“参数初始化”模块修改以下关键参数（其余参数由程序自动推导，无需手动修改）：
| 参数符号 | 修改说明 | 注意事项 |
|———-|——————————————|——————————————|
| `Zs/Zp/Zr` | 太阳轮/行星轮/内齿圈齿数 | 需满足行星轮系传动比关系（Zr=Zs+2*Zp，默认参数已满足） |
| `mn` | 法向模数（单位：m，默认2.5mm需转换为0.0025m） | 需与实际齿轮模数一致，单位转换需准确 |
| `L` | 齿宽（单位：m，默认30mm转换为0.03m） | 齿宽直接影响刚度大小，需准确输入 |
| `xp` | 行星轮变位系数（默认0，即标准齿轮） | 若为变位齿轮，需输入设计的变位系数 |
| `ns` | 太阳轮转速（单位：r/min，默认1500） | 影响啮合频率计算，需与实际工况一致 |

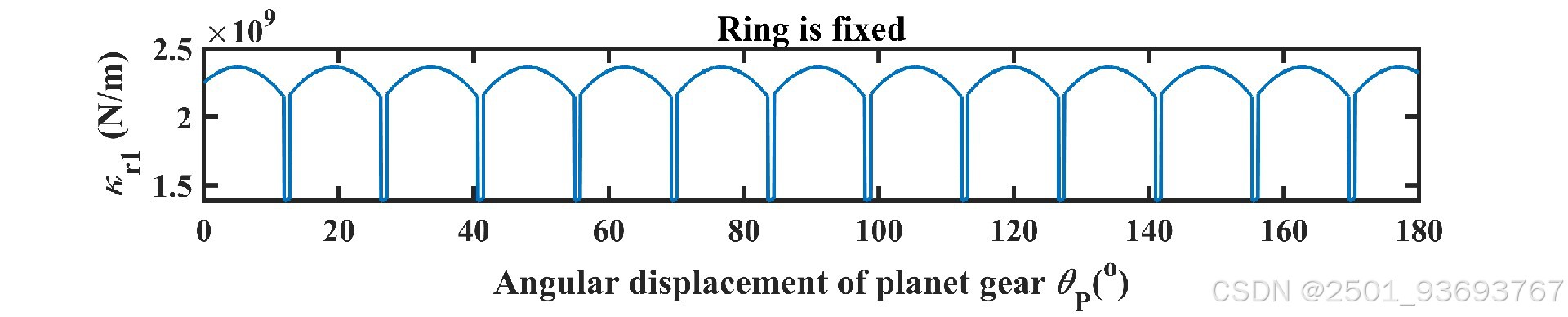

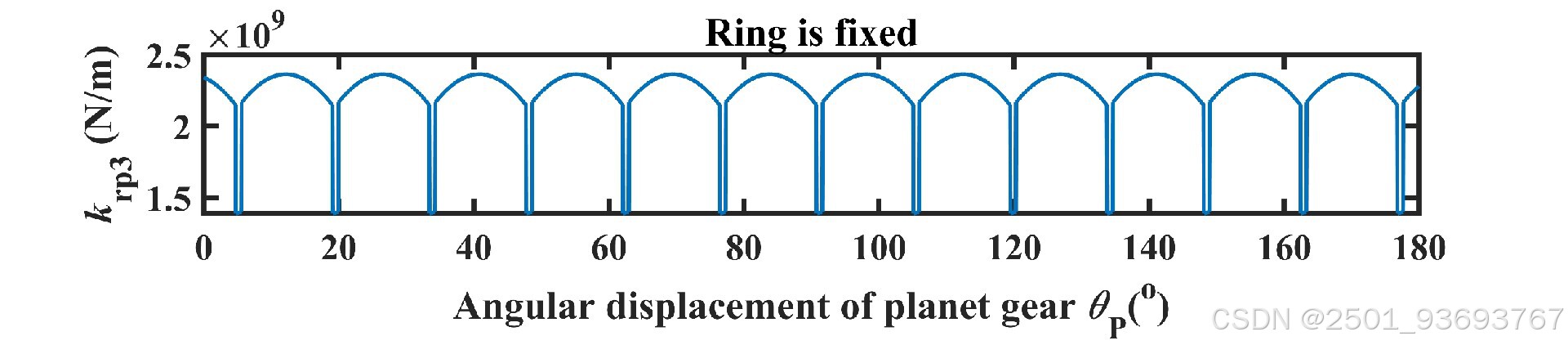

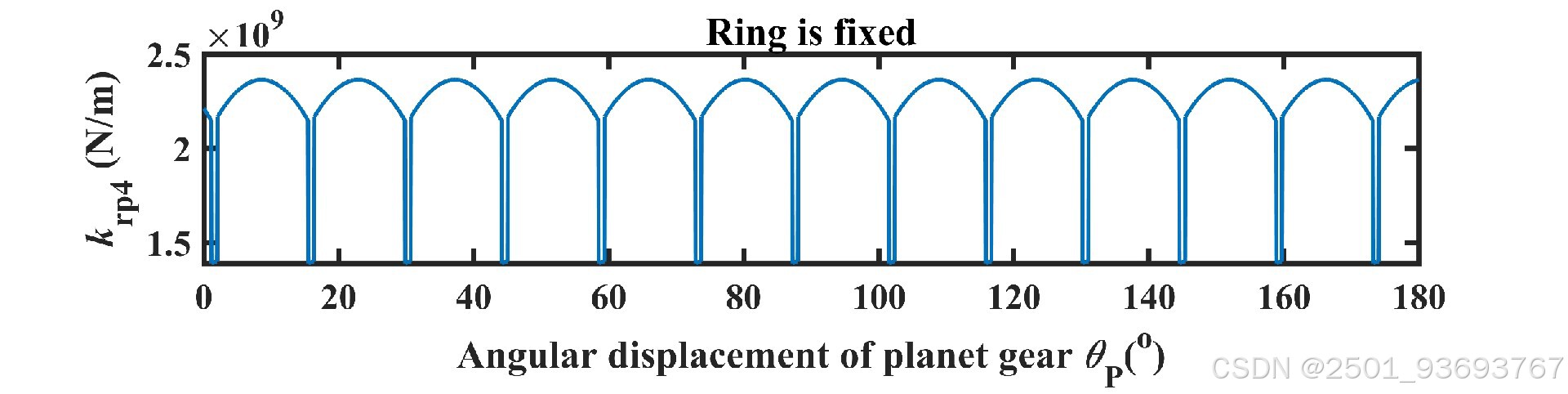

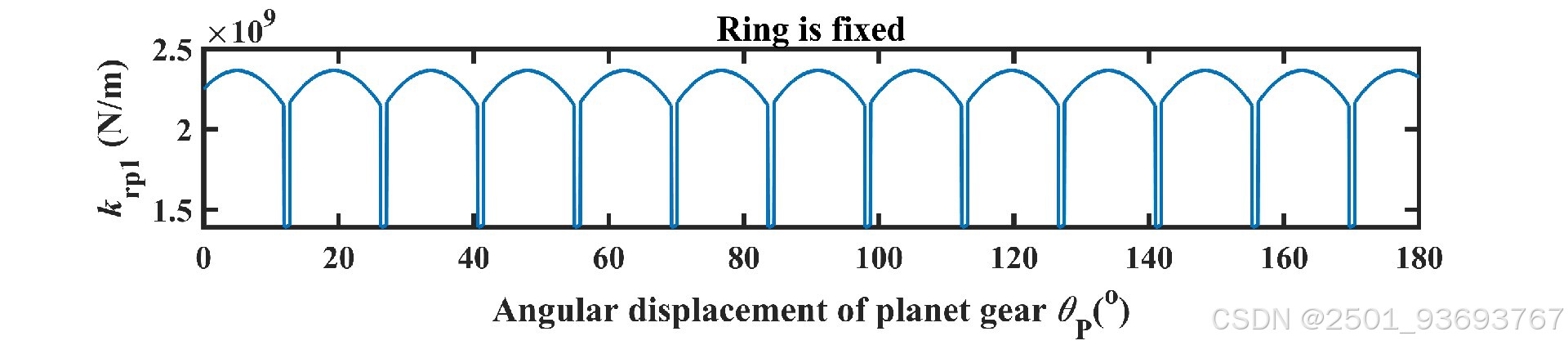

### 5.3 结果解读
程序运行后输出的核心结果为“旋转角度-刚度”曲线，需结合啮合区特性解读：
1. **双齿啮合区**：刚度值较高且相对平稳（两齿对刚度叠加），对应曲线的“平台段”。
2. **单齿啮合区**：刚度值较低且随角度变化（单齿对刚度，受齿面接触位置影响），对应曲线的“波动段”。
3. **单齿刚度验证**：`single_tooth_R1.m`输出的行星轮/内齿圈单齿刚度，可与有限元（如ANSYS）计算结果对比，验证势能法的准确性（程序作者提示：因假设与简化，结果可能存在小幅差异，需结合具体工况分析）。
## 六、程序局限性与注意事项
1. **内齿轮基体刚性假设**：程序未考虑内齿圈基体的弹性变形（因缺乏成熟计算公式），若需更精准结果，需结合有限元补充基体刚度修正。
2. **健康齿假设**：仅适用于无故障的健康齿轮，若需计算裂纹、磨损等故障状态的刚度，需扩展故障齿形建模模块。
3. **有限元对比提示**：程序作者明确说明“不保证与有限元结果完全吻合”，影响因素包括：基体刚度简化、赫兹接触假设、积分步长等，对比时需考虑这些简化带来的误差。
4. **相位差体现方式**：程序通过等分旋转角度间接体现相位差，未直接计算多行星轮的相位角，若需精准相位差分析，需在“运动参数计算”模块补充相位角公式。
## 七、参考文献与理论依据
程序开发严格参考齿轮力学与行星轮系领域的经典文献，确保理论正确性，核心参考文献如下：
1. Xihui Liang, Ming J. Zuo. *Analytically evaluating the influence of crack on the mesh stiffness of a planetary gear set* (2014)
2. 马辉, 左明键等. *Time-varying mesh stiffness calculation of cracked spur gears*（势能法计算时变啮合刚度的经典文献）
3. 罗阳, 马辉等. 行星齿轮系统动力学建模与刚度计算相关文献（程序备注中明确提及）
## 八、总结
本程序套件是行星齿轮内啮合副时变啮合刚度计算的高效工具，具有**几何建模精准、物理特性全面、使用便捷**的优势，可满足健康齿轮动力学分析的基础需求。`single_tooth_R1.m`作为优化后的单齿刚度计算程序，更适用于刚度验证与对比实验；`inner_planetary_gear.m`则适用于系统级动力学建模的综合刚度输入。
用户在使用时，需注意参数单位转换的准确性、实际工况与程序假设的匹配度，若需扩展至故障齿轮或更复杂场景，可基于现有框架补充故障建模、基体刚度修正等模块，进一步提升程序的工程适用性。
