# 质子交换膜燃料电池（PEMFC）液态水非等温COMSOL仿真模型介绍文档
## 一、模型概述
本模型基于COMSOL Multiphysics平台开发，是一套**完整的质子交换膜燃料电池（PEMFC）液态水非等温仿真模型**，可精准模拟电池内部多物理场耦合行为，重点解决液态水传输、相变过程及温度分布对电池性能的影响问题。模型覆盖燃料电池核心组件（流道CH、气体扩散层GDL、催化层CL、质子交换膜PEM），整合了质量守恒、动量守恒、能量守恒、物种传输、电荷传递等关键物理场，且参考文献数据验证了模型可靠性，适用于PEMFC性能优化、水热管理策略研究及关键参数敏感性分析。
## 二、模型核心功能与特点
### 1. 多物理场全耦合仿真
模型突破单一物理场局限，实现“流体流动-质量传输-电荷传递-能量传递-相变”多过程协同模拟，具体涵盖：
– **能量场**：考虑对流、导热及相变热（冷凝/蒸发），精准计算全流域温度分布；
– **质量场**：同时模拟气相物种（H₂、O₂、N₂、H₂O(g)）、液态水（H₂O(l)）及膜内溶解水的传输过程；
– **电荷场**：耦合质子（膜内）与电子（电极/集流体）的传输，反映电化学 reaction 动力学特性；
– **相变过程**：明确捕捉GDL、CL及流道内的水相变行为，量化相变热对温度场的反馈影响。
### 2. 液态水精细表征
针对PEMFC水管理核心难题，模型对液态水传输进行专项优化：
– **全区域覆盖**：包含GDL/CL内毛细驱动液态水传输、流道内雾状流液态水扩散（体积分数约10⁻⁴，与文献数据一致）；
– **关键机制考虑**：引入水的反渗透效应，未考虑气体反扩散（符合特定工况假设）；
– **参数精细化**：集成液态水相对渗透率（kₗ = s³.₀，s为饱和度）、毛细压力（与接触角θ相关）等关键参数，匹配真实多孔介质内水传输规律。
### 3. 非等温特性精准模拟
区别于等温模型，本模型重点刻画温度对电池性能的影响：
– **能量守恒方程**：综合流体对流换热（气相/液相）、有效导热（kᵉᶠᶠ）及热源项（反应热、焦耳热、相变热）；
– **温度依赖性参数**：气体扩散系数、质子电导率、溶解水扩散系数等关键参数均设置为温度函数（如Dᵢᵉᶠᶠ ∝ T¹.⁵），符合物理实际；
– **热边界与探针**：支持设置固定温度或热流边界，通过域探针（dom1/dom2）、边界探针（bnd1）实时监测各组件温度分布。
## 三、模型核心方程与参数体系

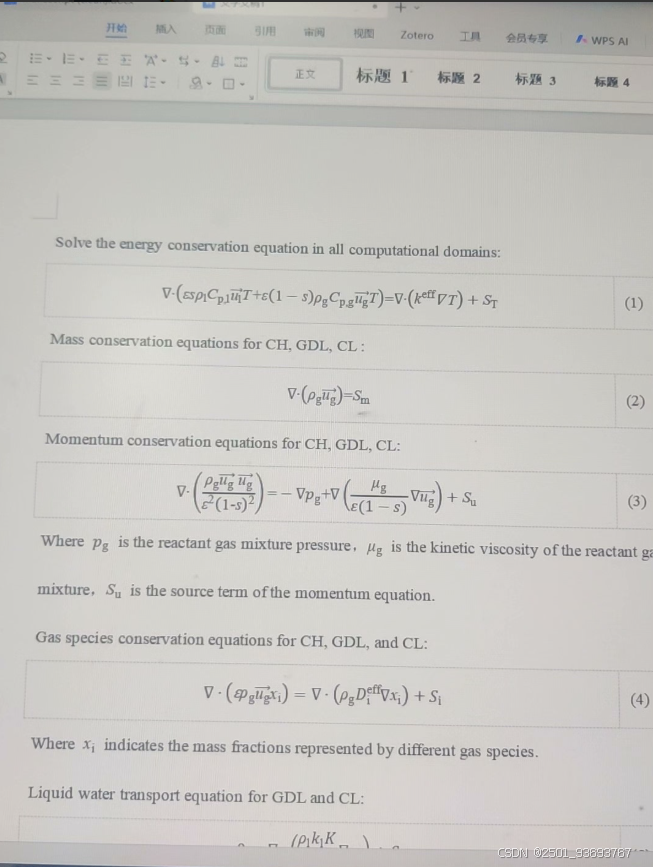

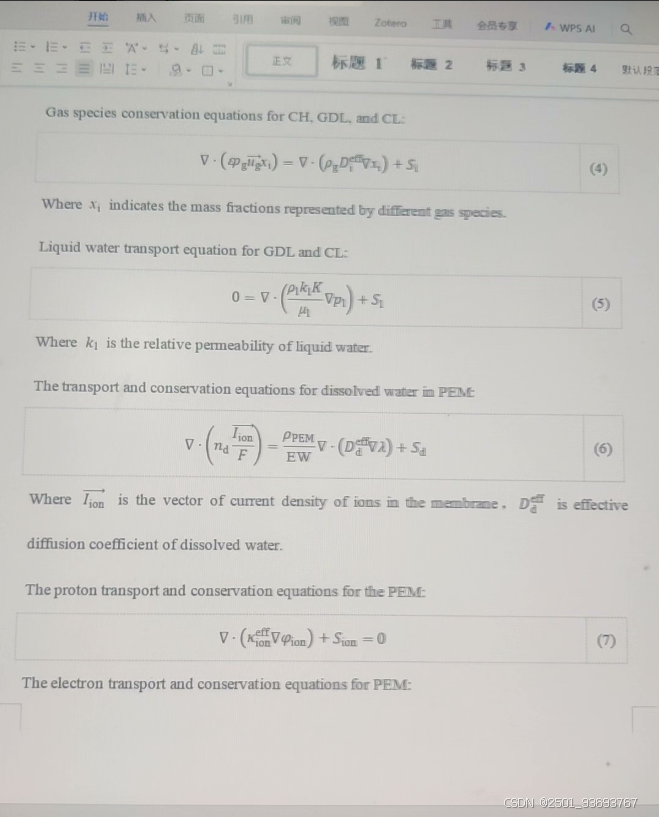

### 1. 基础控制方程
模型以9大核心控制方程为框架，覆盖全物理过程，方程形式及意义如下表所示：
| 方程类型 | 方程表达式（简化形式） | 适用区域 | 核心意义 |
|————————-|—————————————————————————————-|————————-|————————————————————————–|
| 能量守恒方程 | ∇·(ρₗCₚₗuₗTs + ρ₉Cₚ₉u₉T(1-s)) = ∇·(kᵉᶠᶠ∇T) + S_T | 全流域 | 计算温度分布，S_T含反应热、焦耳热、相变热 |
| 气相质量守恒方程 | ∇·(ρ₉u₉) = S_m | CH、GDL、CL | 描述气相总质量变化，S_m为质量源项（如液态水蒸发） |
| 气相动量守恒方程 | ∇·(ρ₉u₉u₉/(ε²(1-s)²)) = -∇p₉ + ∇(μ₉∇u₉/(ε(1-s))) + S_u | CH、GDL、CL | 模拟气相流动，考虑多孔介质渗透率、粘性力，S_u为动量损失项 |
| 气相物种守恒方程 | ∇·(ερ₉u₉xᵢ) = ∇·(ρ₉Dᵢᵉᶠᶠ∇xᵢ) + S_i | CH、GDL、CL | 计算H₂/O₂/N₂/H₂O(g)浓度分布，xᵢ为物种质量分数，S_i为反应消耗/生成项 |

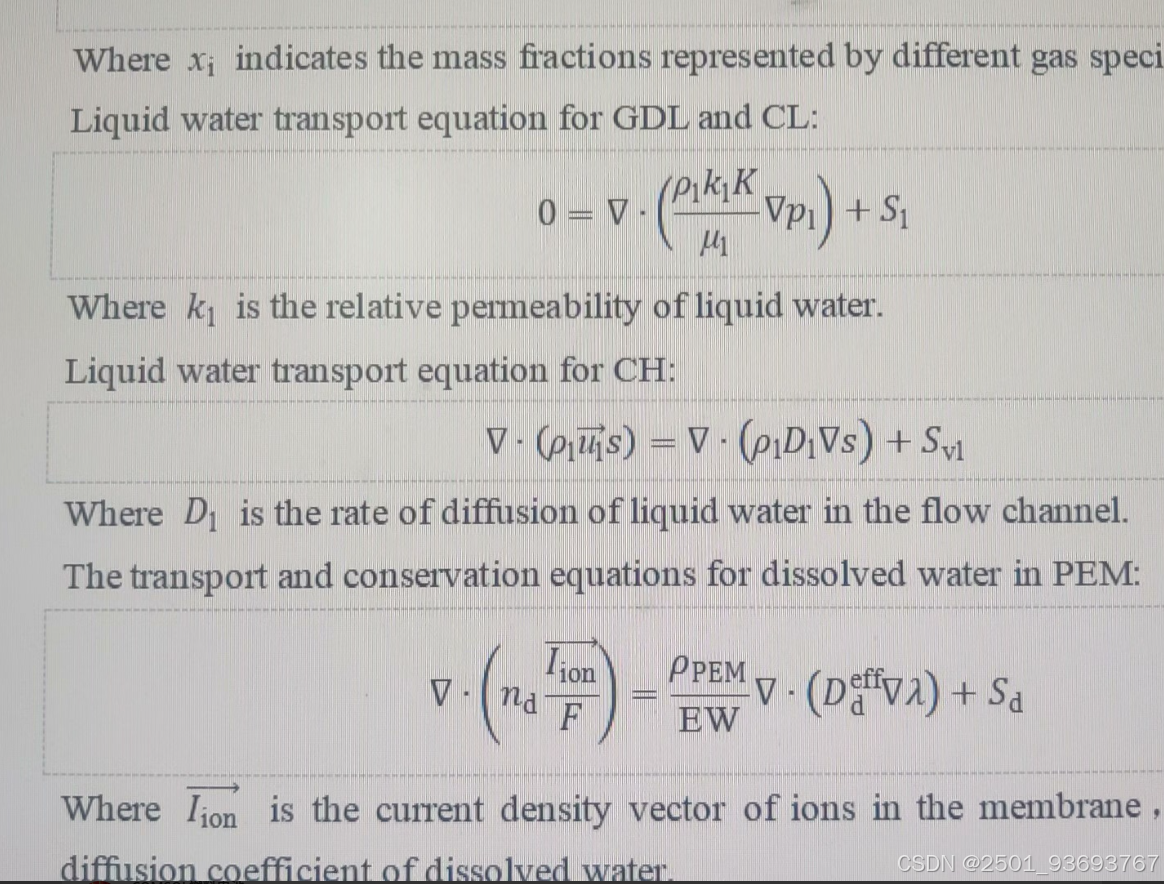

| GDL/CL液态水传输方程 | 0 = ∇·(ρₗkₗK∇pₗ/μₗ) + S_l | GDL、CL | 毛细驱动液态水流动，pₗ为液相压力，S_l为相变源项（冷凝/蒸发） |
| CH液态水传输方程 | ∇·(ρₗuₗs) = ∇·(ρₗDₗ∇s) + S_vl | CH（流道） | 雾状流液态水扩散，Dₗ为扩散系数，S_vl为相变源项 |
| 膜内溶解水传输方程 | ∇·(n_d I_ion/F) = (ρ_PEM/EW)∇·(D_dᵉᶠᶠ∇λ) + S_d | PEM | 模拟膜内水迁移，λ为膜含水率，n_d为电渗拖拽系数 |
| 膜内质子传输方程 | ∇·(κ_ionᵉᶠᶠ∇φ_ion) + S_ion = 0 | PEM | 计算质子电位分布，κ_ionᵉᶠᶠ为质子有效电导率，S_ion为反应源项 |
| 电子传输方程 | ∇·(κₑᵉᶠᶠ∇φₑ) + Sₑ = 0 | 电极、GDL、集流体 | 计算电子电位分布，κₑᵉᶠᶠ为电子有效电导率，Sₑ为反应源项 |
### 2. 关键参数与关联式
模型内置完整的理化参数关联式，确保仿真结果的准确性，核心参数如下：
– **有效扩散系数**：Dᵢᵉᶠᶠ = Dᵢε¹.⁵(1-s)¹.⁵(T/333.15)¹.⁵(101325/p)，与孔隙率ε、饱和度s、温度T、压力p相关；
– **膜含水率（λ）**：λₑq = 0.043 + 17.81a – 39.85a² + 36.0a³（a为活度，a = pᵥ/pₛₐₜ + 2s），反映膜内水含量；
– **质子电导率**：κ_ionᵉᶠᶠ = (0.5139λ – 0.326)exp[1268(1/303.15 – 1/T)]（膜内），随温度和含水率升高而增大；
– **电化学 reaction 速率**：阳极Jₐ = AₐJ₀ₐᵣₑᶠε(1-s)(C_H₂/C_H₂ᵣₑᶠ)⁰.⁵[exp(2Fαₐηₐ/(RT)) – exp(-2Fα_cηₐ/(RT))]，阴极类似，η为过电位。
### 3. 模型输入参数
模型参数按功能分类管理，支持灵活调整以适配不同仿真需求，核心参数组如下：
| 参数组 | 关键参数示例 | 参数ID参考 | 调整意义 |
|———————–|——————————————————————————|——————|————————————————————————–|
| 几何参数 | CL厚度、GDL孔隙率、流道尺寸 | par13（CL厚度） | 匹配实际电池结构，影响传质路径和电阻 |
| 物理场参数 | 气体摩尔质量、扩散系数、热导率 | par2、par14、par15 | 适配不同工况（如氢气纯度、操作温度） |
| 膜参数 | 膜内水扩散系数（D_H₂O_ionomer）、高聚物体积分数 | it1、par17 | 优化膜性能，影响质子传导和水管理 |
| 电极参数 | 传递系数、平衡电压、交换电流密度 | par5、par6、var26 | 反映催化剂活性，影响电池输出功率和效率 |
| 相变与水参数 | 水相变潜热、接触角、GDL渗透阈值 | par16、par4、par11 | 调控相变强度和液态水传输特性 |
## 四、模型构建与仿真设置

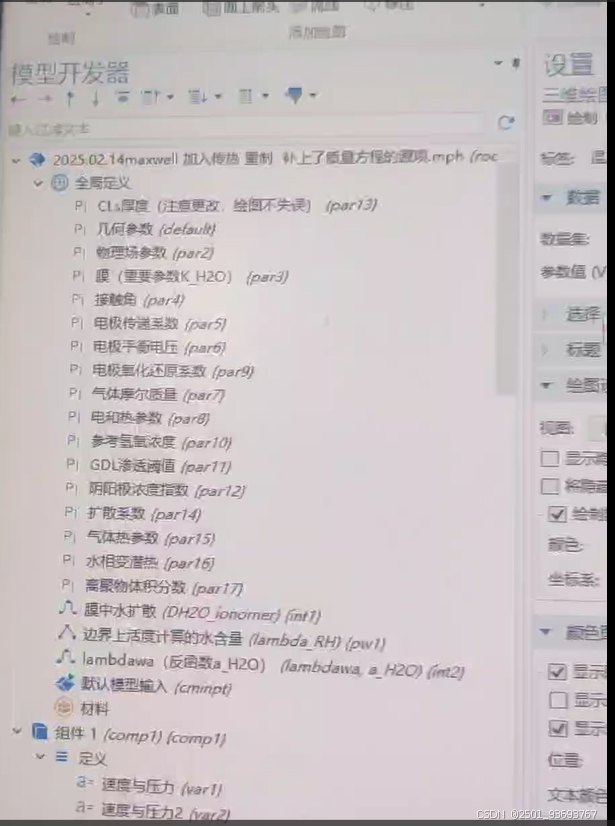

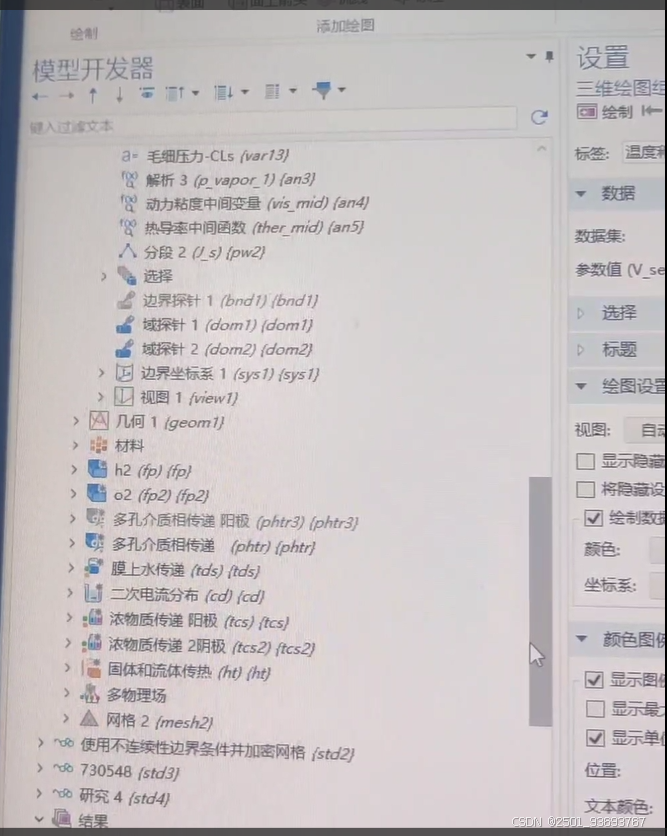

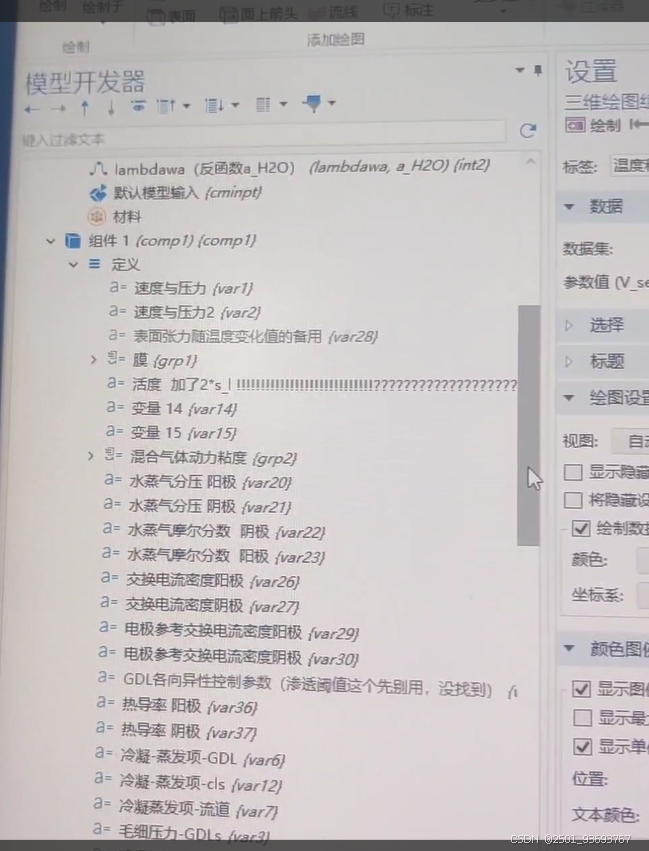

### 1. 模型结构（COMSOL模型开发器层级）
模型在COMSOL中采用模块化构建，层级清晰，便于维护和修改，核心结构如下：
– **几何（geom1）**：建立三维电池结构，包含流道（CH）、GDL、CL、PEM等组件，支持网格加密（如不连续性边界加密，std2）；
– **材料（Materials）**：定义各组件材料属性，如H₂/O₂气相属性（fp/fp2）、GDL多孔介质属性、膜材料属性；
– **物理场接口**：
– 固体和流体传热（ht）：实现非等温仿真；
– 浓物质传递（tcs/tcs2）：模拟阳极/阴极气相物种传输；
– 膜上水传递（tds）：描述膜内溶解水迁移；
– 二次电流分布（cd）：耦合质子和电子传输；
– 多孔介质相传递（phtr/phtr3）：处理GDL/CL内气液两相流；
– **多物理场耦合**：自动关联各物理场（如温度对扩散系数的影响、相变对质量/能量场的反馈）；
– **研究（Study）**：设置稳态/瞬态分析，如研究4（std4），支持参数扫描（如电压、温度扫描）。
### 2. 边界条件与初始设置
– **入口边界**：流道入口设置固定气体流量（参考说明文档），温度/物种浓度可按需设定；
– **出口边界**：设置压力边界（如大气压），允许气相和液态水流出；
– **电极边界**：阴极/阳极设置电压条件（当前为给定电压模式），集流体设置电子接地；
– **初始条件**：默认初始温度（如298K）、初始气相浓度（如空气/氢气组分）、初始膜含水率（如λ=10）。

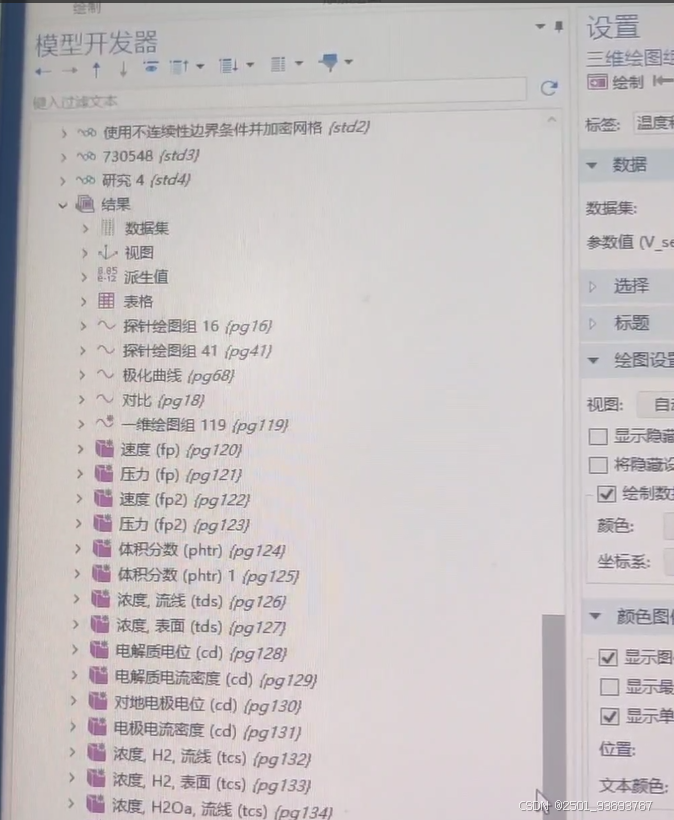

### 3. 结果输出与后处理
模型支持多维度结果输出，可直观展示电池内部物理量分布，核心结果图表如下：
| 结果类型 | COMSOL绘图组ID参考 | 输出内容示例 | 分析意义 |
|————————-|————————–|——————————————————————————|————————————————————————–|
| 关键性能曲线 | pg68（极化曲线） | 电压-电流密度（V-I）曲线、功率-电流密度（P-I）曲线 | 评估电池整体性能，判断最大功率和效率 |
| 温度分布 | pg142（温度ht） | 全流域温度云图、CL/GDL温度梯度 | 分析热点位置，优化冷却策略 |
| 流场分布 | pg120/pg121（速度/压力fp）| 流道内气相速度矢量图、压力降分布 | 优化流道设计，减少压力损失 |
| 物种浓度分布 | pg132/pg136（H₂/O₂流线） | 阳极H₂浓度云图、阴极O₂浓度云图、膜内水含量分布（λ） | 识别传质瓶颈（如O₂ starvation），优化多孔介质结构 |
| 电荷分布 | pg128/pg130（电位cd） | 膜内质子电位、电极电子电位分布 | 计算各组件电压损失，定位高电阻区域 |

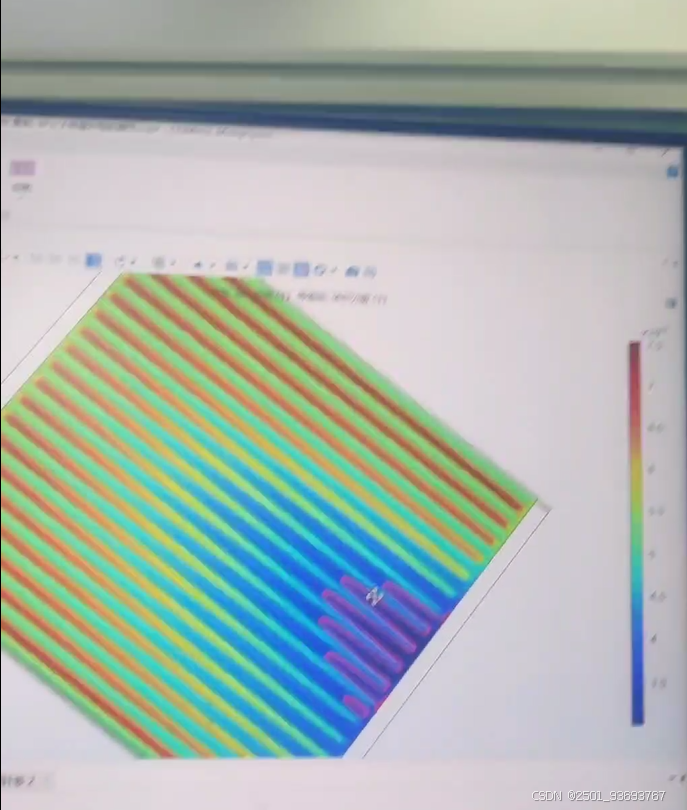

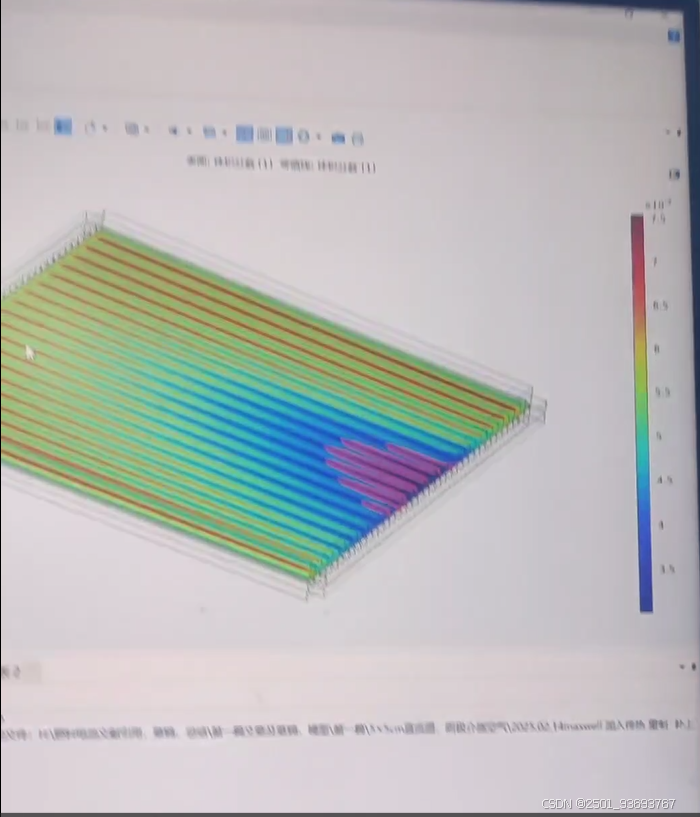

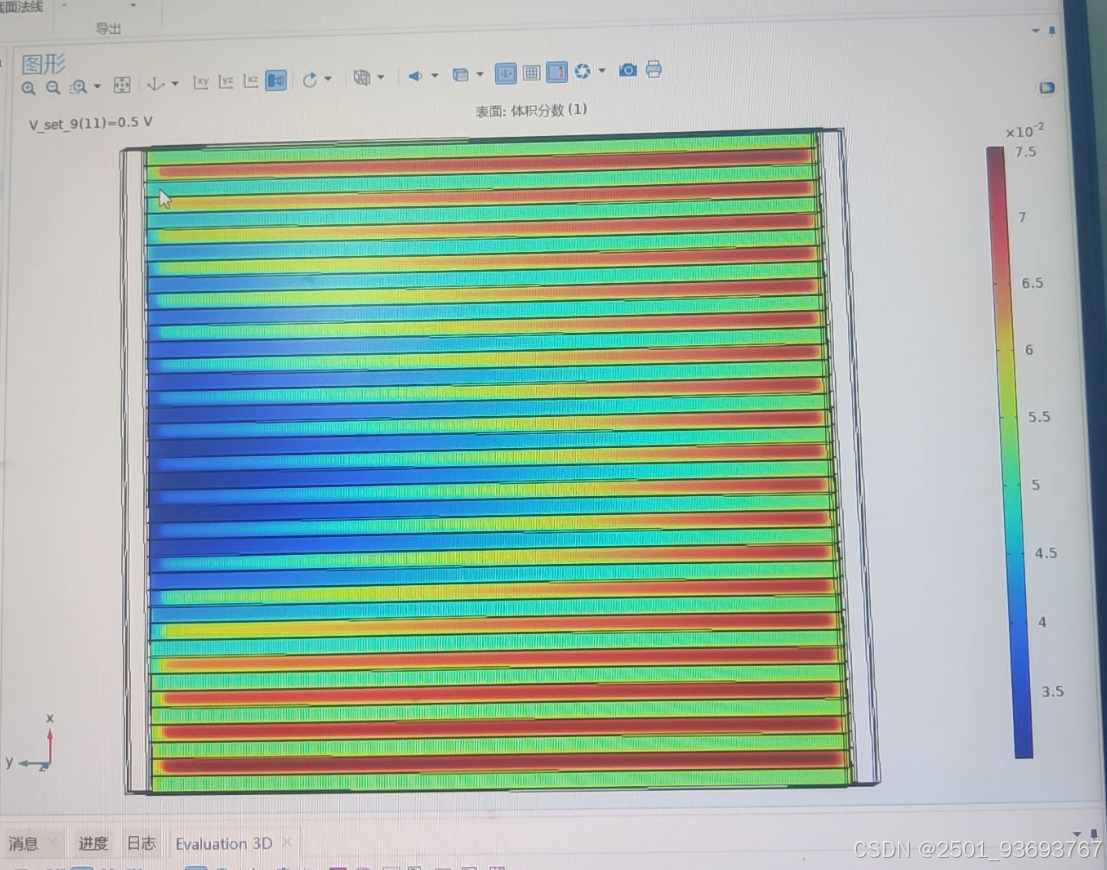

| 液态水分布 | pg124/pg125（体积分数phtr）| GDL/CL内液态水饱和度云图、流道内雾状流体积分数 | 评估水管理效果，避免水淹（s过高）或膜干（λ过低） |
## 五、模型应用场景与优势
### 1. 主要应用场景
– **电池性能优化**：通过调整CL厚度、GDL孔隙率、操作温度等参数，寻找最优输出功率和效率；
– **水管理策略研究**：模拟不同操作压力、湿度下的液态水分布，优化进气湿度控制和流道设计；
– **故障诊断分析**：模拟“水淹”（液态水堆积）、“膜干”（含水率过低）、“催化剂失活”（交换电流密度下降）等故障，分析对电池性能的影响；
– **新结构设计验证**：如新型流道（蛇形、并行）、复合GDL材料的性能预测，减少实验成本。
### 2. 模型优势
– **完整性**：覆盖PEMFC全物理过程，非等温+液态水传输耦合，仿真精度高；
– **灵活性**：参数模块化管理，支持多工况（温度、压力、湿度）快速切换；
– **可视化**：丰富的后处理图表，直观展示内部物理量分布，便于机理分析；
– **可靠性**：参考文献数据（如流道液态水体积分数10⁻⁴），结果可验证性强。
## 六、使用说明与注意事项
### 1. 使用建议
– **参数调整**：修改参数时建议按“参数组”批量调整（如电极参数同步修改传递系数和交换电流密度），避免单一参数异常导致结果失真；
– **网格无关性验证**：首次使用时需进行网格无关性分析，确保网格密度（如730548网格，std3）满足计算精度；
– **工况设置**：给定电压模式下，建议扫描电压范围0.4V~0.9V（覆盖实际电池工作区间），获取完整极化曲线。
### 2. 注意事项
– **GDL渗透阈值（par11）**：当前模型标注“暂未使用”，如需启用需补充相关关联式；
– **接触角（par4）**：影响毛细压力方向（θ<90°为亲水，促进液态水传输；θ≥90°为疏水，抑制水淹），需根据实际GDL材料设置；
– **相变项（var6/var12/var7）**：冷凝-蒸发项分别对应GDL、CL、流道，需确保相变潜热（par16）输入准确，否则影响温度场计算；
– **结果解读**：流道内液态水体积分数极低（10⁻⁴），若需模拟分离相液态水（如液滴），需额外启用VOF（体积分数）接口。
## 七、总结
本质子交换膜燃料电池液态水非等温COMSOL模型，通过多物理场全耦合、精细化参数设置和灵活的仿真配置，可准确模拟电池内部能量、质量、电荷传输及液态水相变过程，为PEMFC的性能优化、水热管理和结构设计提供可靠的数值仿真工具。模型兼顾专业性和易用性，既适用于科研人员深入研究传质机理和反应动力学，也可作为工程人员优化电池设计的实用工具。
